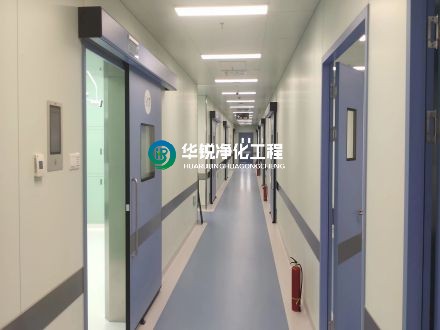

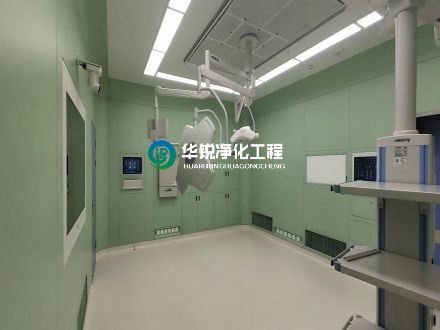

潔凈手術部功能布局應合理、符合手術無菌技術的原則，并應做到聯系便捷、潔污分明。 潔凈手術部房間靜態空氣細菌濃度及用具表面清潔消毒狀況是衛生學的基本要求，應符合本規范及現行國家標準《醫院消毒衛生標準》GB 15982的規定。潔凈手術部人流、物流由非潔凈區進入
潔凈手術部設置潔凈手術室間數應根據醫院類型、床位數和年手術例量核定。潔凈手術室應規定和控制室內醫護人員的設定人數，設計負荷以設定人數為基礎。當不能提出設定人數時，設計負荷可按以下人數計算：I 級12人~14人，Ⅱ級10人~12人，Ⅲ、IV級6人~10人

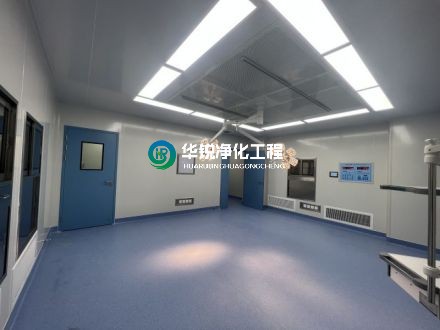

通風空調設備安裝檢查要點01高效過濾器安裝潔凈手術室高效過濾器安裝，必須在裝修、設備、空調系統完成之后進行，安裝前應按照廠商要求進行，輕拿輕放，確保沒有塵土攜帶。1)高效過濾器安裝前的準備工作a.高效過濾器的安裝必須在潔凈室內的裝修、設備安裝、空調系統安裝完成，電源接通后才能進行。b.高效過濾器安裝前必須對

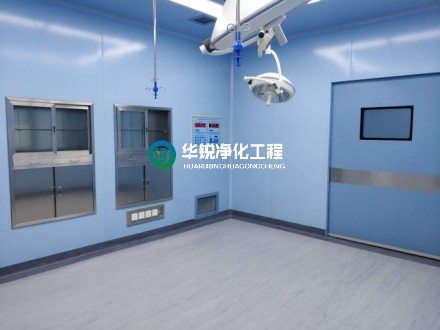

施工檢查要點潔凈手術部暖通空調系統的風管安裝應注意嚴密性和潔凈度，另外對潔凈分區的壓差 梯度要求的房間，應檢查壓差表的壓差值是否符合設計規范要求。嚴格檢查進場通風工程的材料及部件是否符合設計及投標文件所要求的質量標準；風管加工必須采用脫脂鍍鋅鋼板，必須在干凈的室內環境中進行加工，完成一段立即清潔內壁，
1、根據建筑平面圖建立暖通計算表格，統計內容包括：項目當地氣象參數、房間名稱、面積、凈高、凈化等級、送風量、新風量等。
2、根據氣候條件繪制項目所在地理位置的冬、夏季焓濕圖。
3、根據暖通計算表和焓濕圖，計算末端空調機組所需制冷量、制熱量 及空氣所需預熱量和加濕量 。
4、根據產品手冊，來合理選擇相應型號的空調機組作為設計參考。
1、切忌：接到建筑平面圖直接開始繪圖，先做好圖面準備工作：
（1）首先新建一個CAD圖形文件，整理好符合自己設計習慣的圖面布局、圖框、圖例。
（2）將手術部建筑平面圖（導出t3格式）復制到新建圖形文件的模型布局視圖上。
（3）刪掉平面圖中與暖通設計無關的內容，將整個平面圖顏色改為深色（默認8號色）。
（4）關閉暫時不需要的圖層（如：床位、家具、標注），將剩余平面圖建成塊，圖層設為“底圖”。
注意：建筑底圖過大時，為了控制文件大小，可將底圖文件作為外部參照引入。
2、切記：計算之后，繪圖之前，一定要結合建筑圖進行正確的規劃：
（1）根據HVAC計算表中潔凈手術部的總冷、熱負荷配置空調的冷熱源。根據產品手冊確定所選風冷模塊機組的制冷量、制熱量、配置數量、外形尺寸。
（2）建筑規劃設計時，潔凈手術室的凈化空調機組和冷熱源一般位于手術室上方的設備層。
根據所選擇的風冷模塊機組、空調機組的數量和外形尺寸，結合醫院實際情況來規劃手術部凈化空調系統的空調機組、冷熱源、水泵、水箱 在設備層的設置區域。
（3）留意手術室空調設備層是否為露天屋面，若露天，在設計時須將末端空調機組盡可能集中布置，風管需要穿樓板開孔處也應安排在空調機組區域內，為后期修建屋面設備間做規劃。
1、手術部同層空調風系統平面設計
在整理好的底圖上，進行風管平面布置，繪制時按照：送風-回風-排風 的順序。
（1）根據潔凈等級依次設計手術室風管，只布置手術室同層范圍內的手術區域。
（2）潔凈手術室內完成后，以同樣方法完成潔凈走廊和潔凈輔助用房的風管設計。
（3）完善同層潔凈區的風管，到風管穿樓板處，包括：送風、回風、排風及衛浴通風換氣。
（4）對非潔凈區的普通手術室設置高靜壓風機盤管，以同樣方法布置風管，并根據空間參數合理布置空氣消毒器，其尺寸參照相應設備參數。
（5）以同樣方法，對非潔凈區其他房間布置FCU及風管，完成整個手術部空調風系統的平面設計。
注意：每布置一個風管平面分系統后，要在風管上添加相應的閥門閥件和設備。
2、手術部設備層空調風系統平面設計
（1）將風系統平面圖中穿越樓板的風管立管 隔離出來，復制到設備層平面底圖中。
（2）根據穿樓板的送風、回風立管 位置布置AHU和PAU。
要求：機組布置整齊、留出檢修空間，符合消防要求。
（3）按照順序布置設備層新風、送風、回風、排風 管道平面。
適當優化調整機組和風管立管的位置，保證人員檢修通道。
（4）在風管上添加相應閥門閥件。
（5）將風系統平面圖中穿越樓板的風管立管復制到新的設備層平面底圖中，確定樓板開孔位置和尺寸，進行標注，完成開孔尺寸定位圖。
注意：樓板開孔尺寸應大于風管尺寸200mm。
（6）將空調機組 復制到新的設備層平面底圖中，確定設備基礎材料、做法和定位，進行標注，完成空調機組基礎尺寸定位圖。
（7）若設備層為露天屋面，根據設備層風系統平面設計，繪制設備間圍墻范圍，標注出安全疏散出口。
1、首先繪出手術部樓層和外墻示意圖。
2、根據實際情況添加手術室房間，并繪制各手術室風系統原理圖。
3、在相應位置繪制空調機組（PAU+AHU）,并接入手術室風系統。
4、在房間、設備、風口處加入注釋。
5、重復上述步驟，完成手術部潔凈區輔助用房 和非潔凈區域 的風系統原理圖。完成以后效果如下：
1、手術部同層空調水系統平面設計
（1）將風系統平面圖中的風機盤管和空調機組隔離出來，復制到水系統的平面底圖中。
（2）確定凈化空調冷凍水立管位置，計算管徑，繪制出冷凍水干管、添加閥門，根據末端空調設備位置連接支管，注意設備的接管尺寸。
（3）根據流量調整各段干管管徑.
（4）根據平面圖中的排水點位繪制冷凝水管路。
（5）標注管徑
2、設備間空調水系統平面設計
（1）根據前期規劃和布置空調機組時預留的空間，布置風冷模塊機組。
（2）根據風冷模塊機組的冷、熱水運行總量配置循環輸泵 和水箱，并布置定位。
作為重要科室，手術部凈化空調循環水泵一般采用兩用一備的形式，條件不具備可一用一備。
（3）將風管的穿越樓板的開孔 隔離出來，復制到水系統的平面底圖中。
（2）計算主管管徑，繪制冷凍水干管，連接冷熱源、循環水泵與各空調機組，注意接管管徑，平面上避開樓板開孔處。
（3）根據流量調整各段干管管徑，并添加閥門閥件。
（4）根據設備層地面坡度和排水點位繪制冷凝水管路。
（5）根據HAVC表中各空調機組加濕量連接加濕管路。
加濕水由醫院提供，一般由就近給水點牽引接駁。
（6）標注管徑
（7）將設備層水系統平面圖中風冷模塊機組 復制到基礎平面尺寸定位圖中，確定設備基礎材料、做法和定位，進行標注，完成空調設備基礎尺寸定位圖。
1、編寫設計說明與圖例。
2、填寫空調主要設備參數表。
3、根據施工要求繪制暖通安裝大樣圖。
4、完善圖框，排列序號。
5、編寫圖紙目錄。
醫院手術部凈化空調系統5大設計步驟，為暖通從業人員設計提供一些思路。對于新手朋友來說，在學習設計之前，還需了解一些概念：FCU：風機盤管（Fan coil Unit）的英文縮寫。PAU：預冷空調機組（Pre-Cooling?Air?Handling?Unit）的英文縮寫。對室外新風進行預處理，在送至風機盤管（FCU）。MAU：全新風空調機組（Make-up?
